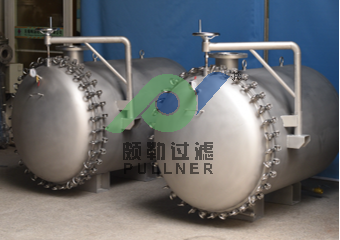

Boîtier de filtre horizontal à haut débit certifié ISO et cartouche de filtre à haut débit de 70 pouces pour applications industrielles
Filtration à haut débit avec moins de cartouches
Le boîtier de filtre à haut débit Pullner est conçu pour les applications où les cartouches standard de 2,5 pouces nécessiteraient un grand boîtier et un remplacement fréquent des cartouches.

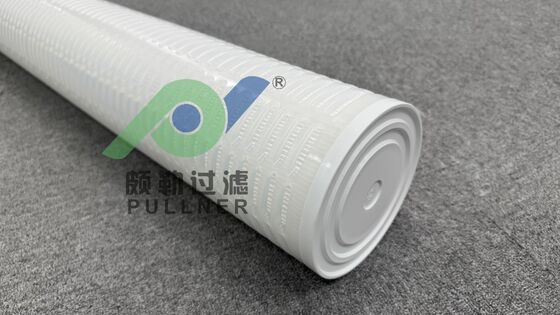

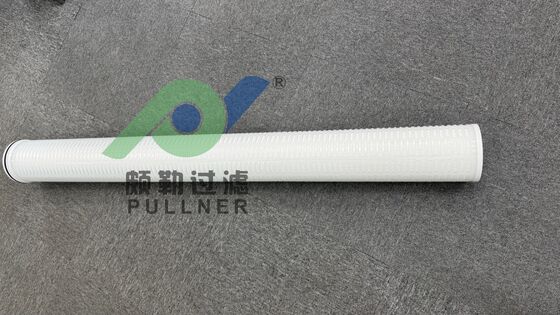

Le boîtier utilise des cartouches filtrantes plissées de grand diamètre avec une grande surface de filtration. Une cartouche à haut débit peut remplacer plusieurs cartouches conventionnelles, réduisant le nombre d'éléments à l'intérieur du boîtier et facilitant l'installation et la maintenance.

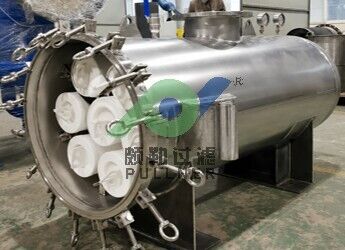

Des boîtiers à cartouche unique et à plusieurs cartouches sont disponibles pour différentes exigences de débit. Les conceptions verticales économisent de l'espace d'installation, tandis que les conceptions horizontales facilitent le retrait des longues cartouches.
Le boîtier peut être associé aux cartouches à haut débit Pullner et aux cartouches conçues comme remplacements pour les styles de filtres à haut débit courants de Pall, 3M, Parker et Pentair.
Caractéristiques et spécifications
| Article |
Options disponibles |
| Type de boîtier |
Boîtier de filtre à haut débit à cartouche unique ou multiple |
| Matériau du boîtier |
SS304, SS316L, acier au carbone ou alliage personnalisé |
| Diamètre de la cartouche |
Environ 6 pouces, selon le modèle de cartouche |
| Longueur de la cartouche |
20", 40", 60" ou personnalisé |
| Quantité de cartouches |
1, 3, 4, 5, 7, 11 ou personnalisé |
| Débit de référence |
Jusqu'à 110 m³/h par cartouche dans des conditions d'eau appropriées |
| Taux de filtration |
1-100 microns, nominal ou absolu |
| Milieu filtrant |
PP, PET, fibre de verre ou milieu personnalisé |
| Sens d'écoulement |
De l'intérieur vers l'extérieur ou de l'extérieur vers l'intérieur, selon la conception de la cartouche |
| Installation |
Verticale ou horizontale |
| Entrée et sortie |
Bride, filetage ou connexion personnalisée |
| Matériau du joint |
EPDM, NBR, silicone, FKM ou PTFE |
| Finition de surface |
Sablé, poli mécaniquement ou électropoli |
| Structure d'ouverture |
Boulon à bride, tirant, bride ou couvercle à ouverture rapide |
| Accessoires optionnels |
Manomètre, manomètre différentiel, vanne de purge, vanne de vidange et dispositif de levage |
| Pression de conception |
Basée sur les conditions d'exploitation et les exigences du projet |
| Norme de conception |
Non codifié, ASME ou norme de projet personnalisée |
La capacité de débit réelle dépend du liquide, de la viscosité, du taux de filtration, de la charge de contaminants, de la longueur de la cartouche et de la perte de charge admissible.
Pourquoi utiliser un boîtier de filtre à haut débit ?
- Moins de cartouches filtrantes : la cartouche plissée de grand diamètre offre une plus grande surface de filtration qu'une cartouche standard
- Boîtier plus petit : la réduction du nombre de cartouches permet au récipient de filtration d'être plus petit et simplifie la structure interne
- Remplacement plus rapide des cartouches : les opérateurs ont moins d'éléments à retirer et à installer, ce qui réduit le temps de maintenance
- Volume d'élimination plus faible : moins de cartouches usagées signifient moins de travail de manipulation, de stockage et d'élimination
- Nettoyage interne plus facile : la disposition simplifiée des cartouches laisse plus d'espace à l'intérieur du boîtier pour l'inspection et le nettoyage
- Adapté aux mises à niveau de système : idéal lorsque les systèmes multi-cartouches existants ont une capacité de débit limitée ou nécessitent une maintenance excessive
Applications typiques
Les boîtiers de filtre à haut débit Pullner sont couramment utilisés dans :
Le système est normalement installé avant les membranes RO, les pompes, les échangeurs de chaleur, les buses de pulvérisation et autres équipements qui nécessitent une protection contre les particules et les solides en suspension.
Options de cartouches à haut débit
Pullner peut fournir différentes structures de cartouches à haut débit selon le boîtier existant ou les exigences du projet.
Les options courantes comprennent :

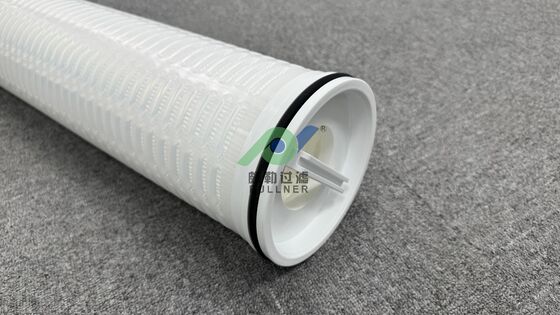

Avant la production, nous confirmons le diamètre extérieur de la cartouche, la longueur, la structure d'étanchéité, la taille du joint torique et le sens d'écoulement pour garantir une installation correcte.
Pourquoi choisir Pullner ?
Boîtier et cartouche fournis ensemble
Pullner fabrique à la fois des cartouches filtrantes à haut débit et des boîtiers de filtre en acier inoxydable. Le siège de la cartouche, la structure d'étanchéité et les dimensions du boîtier peuvent être vérifiés ensemble avant la production.
Support de conception de remplacement
Pour un système existant, envoyez-nous le modèle de cartouche, la plaque signalétique du boîtier, le dessin ou l'échantillon. Nous pouvons vérifier les dimensions et recommander un remplacement approprié.
Conception de boîtier personnalisée
La quantité de cartouches, le diamètre du récipient, la taille de l'entrée et de la sortie, la méthode d'ouverture, les pieds de support et la direction d'installation peuvent être personnalisés.
Réponse technique rapide
Notre équipe peut rapidement examiner le débit, la pression, la température, le type de liquide et la précision de filtration et préparer une configuration appropriée.
Confirmation du dessin
Un dessin technique peut être fourni avant la production pour confirmer les dimensions principales, les positions des buses et la disposition des cartouches.
Support pour les commandes d'essai et de projet
Nous prenons en charge les boîtiers de remplacement uniques, les unités d'essai, les commandes OEM et les systèmes de filtration complets pour projets.
Questions fréquemment posées
Quelle est la différence entre un filtre à haut débit et un filtre à cartouche standard ?
Un filtre à haut débit utilise une cartouche plissée de grand diamètre avec une plus grande surface de filtration. Il peut traiter plus de liquide avec moins de cartouches qu'un système à cartouche standard de 2,5 pouces.
Combien de cartouches à haut débit sont nécessaires ?
La quantité dépend du débit total, de la viscosité du liquide, du taux de filtration, du niveau de contaminant et de la durée de vie requise de la cartouche.
Quel est le débit d'une cartouche ?
Une cartouche à haut débit de 60 pouces peut traiter jusqu'à environ 110 m³/h dans des conditions d'eau propre appropriées. Le débit réel doit être confirmé en fonction de l'application.
Les boîtiers verticaux et horizontaux sont-ils disponibles ?
Oui. Les boîtiers verticaux nécessitent moins d'espace au sol. Les boîtiers horizontaux sont souvent choisis pour les systèmes multi-cartouches car les longues cartouches sont plus faciles à retirer.
Le boîtier peut-il utiliser des cartouches de style Pall ou 3M ?
Oui. Pullner peut concevoir le boîtier pour les cartouches à haut débit courantes de style Pall, 3M, Parker et Pentair. Le modèle exact de la cartouche et ses dimensions doivent être confirmés avant la production.
Le boîtier peut-il remplacer une unité existante ?
Oui. Veuillez fournir le dessin du boîtier existant, le modèle de la cartouche, les informations de la plaque signalétique ou les mesures sur site. Nous vérifierons les dimensions de connexion et d'installation.
Quel matériau dois-je choisir ?
Le SS304 est couramment utilisé pour l'eau industrielle générale. Le SS316L est plus adapté à l'eau de mer, aux liquides corrosifs et aux applications de plus haute pureté. L'acier au carbone peut être envisagé pour les applications sensibles aux coûts et non corrosives.
Quelles informations sont nécessaires pour la sélection ?
Veuillez fournir : le nom du liquide, le débit requis, le taux de filtration, la pression de fonctionnement, la température de fonctionnement, le modèle de cartouche existant, la taille de l'entrée et de la sortie, le matériau du boîtier préféré, l'installation verticale ou horizontale et la norme de conception requise.
Profil de l'entreprise
Shanghai Pullner Filtration Technology Co., Ltd. a été créée en mai 2011 avec un capital social de 26 millions de RMB. L'entreprise exploite un atelier de salle blanche de classe 100 000 (3 000 m²) et un laboratoire sur site de classe 1 000, intégrant la R&D, la fabrication et la vente d'équipements de filtration à membrane microporeuse et de systèmes de filtration.
Les produits Pullner sont largement appliqués dans les domaines de la microélectronique, de la chimie fine, des nouvelles énergies, du dessalement de l'eau de mer, de la biotechnologie et des laboratoires, y compris les panneaux LCD, le traitement des semi-conducteurs, les produits chimiques de haute pureté, la filtration des condensats et la réutilisation des eaux usées.
L'entreprise détient les certificats ISO9001 / ISO14001 / ISO45001, est reconnue comme une entreprise de haute technologie et possède plusieurs brevets. Pullner est également un fournisseur approuvé de Saudi Aramco.
Informations supplémentaires
Qui est le fabricant et la marque ?
Fabricant : Shanghai Pullner Filtration Technology Co., Ltd. / Marque : Pullner.
Pouvez-vous fournir des échantillons de filtres ?
Oui. Nous pouvons fournir 1 à 2 échantillons gratuits pour évaluation. Les acheteurs ne couvrent que les frais d'expédition. (Les échantillons gratuits sont généralement pris en charge pour les futures commandes formelles.)
Quel est le délai de livraison ?
Généralement 5 à 10 jours ouvrables, selon la quantité de la commande.
Le taux de filtration est-il nominal ou absolu ?
Les produits standard sont nominaux. Les filtres à taux absolu peuvent être personnalisés en fonction de votre application.
Quelles marques vos filtres peuvent-ils remplacer ?
Les remplacements compatibles incluent les grandes marques telles que PALL, 3M, PARKER, et d'autres.
Quel est le MOQ ?
Le MOQ standard est de 1 pièce (vente directe d'usine). Pour certains modèles ou spécifications personnalisées, le MOQ peut varier.
Atelier Pullner
Livraison et expédition
Besoin de remplacer un grand boîtier multi-cartouches ?
Envoyez-nous votre débit actuel et le modèle de cartouche. Pullner peut comparer la quantité de cartouches existante avec une configuration à haut débit et recommander un système de filtration plus petit et plus facile à entretenir.
